Продам токарний верстат ручний
Огляд продукту

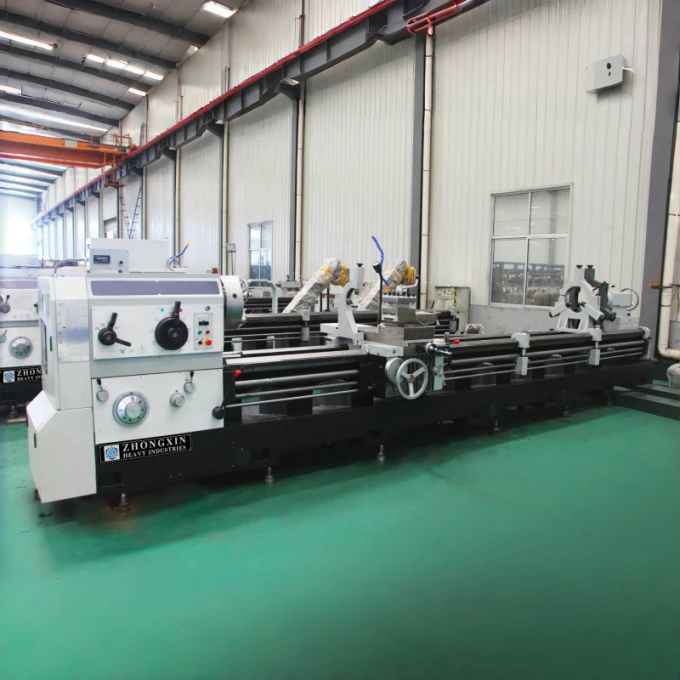

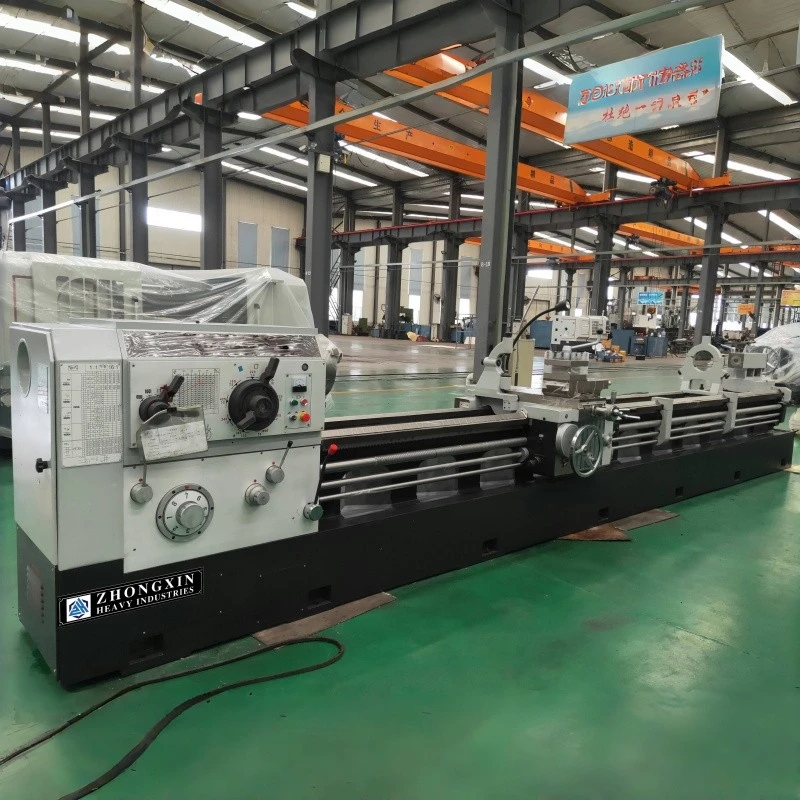

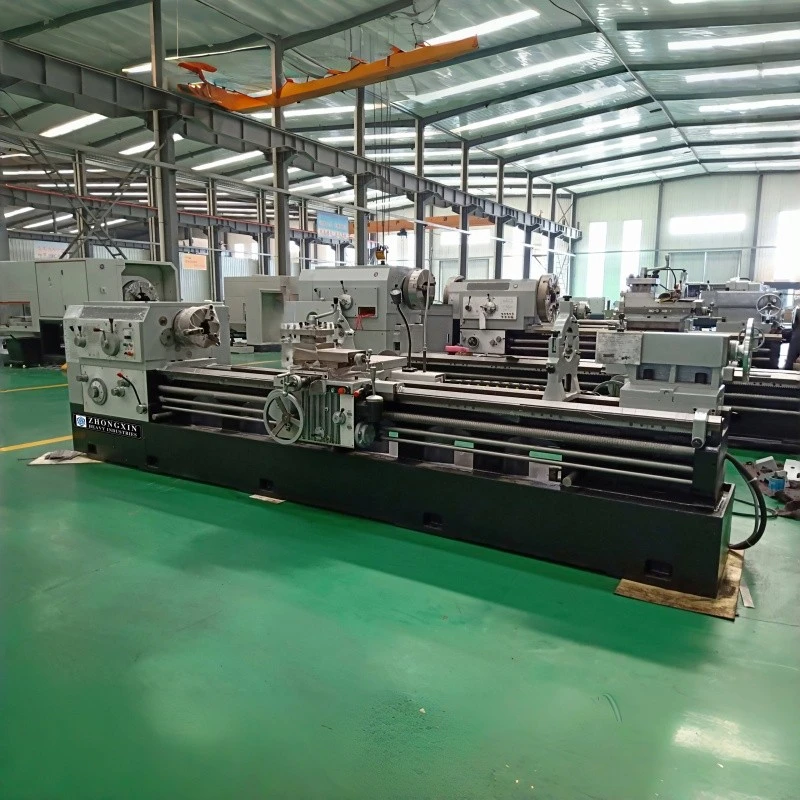

Звичайний токарний верстат серії CW
Звичайний токарний верстат серії CW, виготовлений компанією SHANDONG ZHONGXIN HEAVY INDUSTRIES CO., LTD, є універсальним і надійним верстатом, призначеним для точного точіння, нарізання різьби та свердління. Цей токарний верстат, розроблений для роботи з широким спектром матеріалів-зокрема сталь, чавун, кольорові-чорні та не-метали-, чудово підходить для виготовлення складних геометрій, різьби з метричним/імперським/модульним/діаметральним кроком і компонентів із високим-допуском. Його модульна конструкція, розширені функції безпеки та відповідність міжнародним стандартам роблять його ідеальним для майстерень, ремонтних підприємств і малих-серійних виробництв.
особливості
1. Універсальні можливості обробки
Широкий спектр операцій:
Зовнішнє/внутрішнє циліндричне та конічне точіння, облицювання, нарізка канавок, відрізання, свердління та нарізка різьби (метрична, британська, модульна, діаметральна та спеціальна різьба за запитом).
Сумісний з різними матеріалами від загартованої сталі до пластмас.
Висока точність: досягається точність розмірів IT7 і шорсткість поверхні до Ra 1,6 мкм.
2. Надійна конструкція та передові технології
Загартоване ліжко та компоненти:

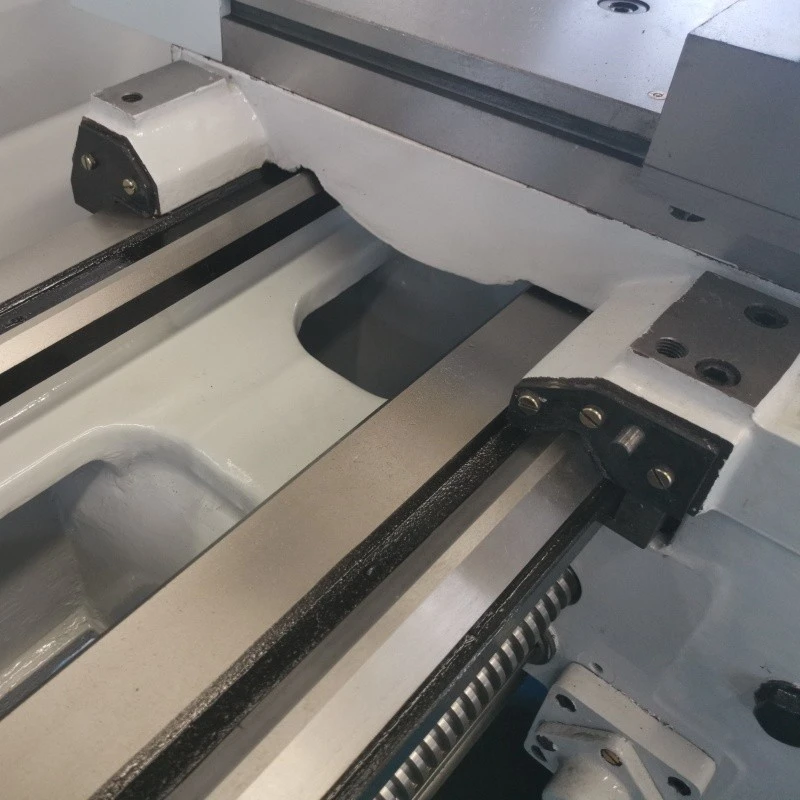

Поверхня Bedways загартована (твердість HRC50) і шліфована для зносостійкості та довговічності.
Прецизійні-шліфовані шестерні в передній бабці та коробці подачі (клас точності 5 для високошвидкісних-передач).
Система жорсткого шпинделя:
Три{0}}точкова опора підшипника для підвищеної стабільності та жорсткості.
Додаткові розміри шпинделя: 104 мм, 130 мм.
Конфігурації шпиндельної головки C11/D11 (стандарт C11; D11 для імперських або індивідуальних замовлень).
3. Безпека та відповідність
Комплексні захисні огородження: включають захист патрона, захист від бризок, кришки для ходових гвинтів і щитки для стійки інструменту.
Відповідність: Відповідає GB/T4020-1997 (узгоджено з ISO 1708:1989) і Європейським директивам безпеки (98/37/EC, 89/392/EEC).
4. Дизайн-орієнтований на користувача
Ефективне змащування: система циркуляції масляного насоса для передньої бабки та живильної коробки.
Низький рівень шуму при роботі: Рівень шуму менше або дорівнює 83 дБ(А) (перевірено відповідно до GB/T16769-2008).
Швидко{0}}змінний інструмент: конус MT5, зовнішній тримач інструменту 25x25 мм.
5. Параметри налаштування
Гнучкість потужності: стандартний головний двигун потужністю 11 кВт (доступно 15 кВт для важких-завдань).
Метричні/імперські версії: розроблено для глобальних ринків.
Варіант токарно-сідлового верстата: знімна опора для збільшеного діаметра, ідеально підходить для дископодібних або нестандартних деталей.
Технічні характеристики
| Технічні характеристики | одиниці | CW6163B | CW6163C |
| Макс .Гойдалка над ліжком | мм | 630 | |
| Макс .Гойдалка над візком | мм | 350 | |
| Максимальна довжина заготовки | мм | 1500/2000//3000 | |
| Ширина ліжка | мм | 550 | |
| Секція токарного інструменту | мм | 32×32 | |
| Швидкість шпинделя | об/хв | 7,5-1000 (Lv.18) | 8,5-800 (рівень 18) |
| Отвір шпинделя | мм | 104 | 130 |
| Конус шпинделя | 120(1:20) | 140(1:20) | |
| Кінець шпинделя | мм | D11 | |
| Кількість корму | 64 види | ||
| Асортимент метричної різьби | (1-240 мм) 50 видів | ||
| Асортимент дюймової різьби | (1-14tpi)26 видів | ||
| Асортимент ниток модуля | мм | 0,5-120 модуль 53вид | |
| Асортимент діаметральних різьб | 1-28ДП 24 види | ||
| Макс. хід шпинделя задньої бабки | мм | 250 | |
| Діаметр шпинделя задньої бабки | Φ/мм | 100 | |
| Конус центрального отвору шпинделя задньої бабки | мм | MT5 | |
| Головний двигун | кВт | 11 | |
| Габаритні розміри на 1500мм | мм | 3700X1450X1770 | 3700X1450X1770 |
| Габаритні розміри 2000мм | мм | 4100X1450X1770 | 4100X1450X1770 |
| Габаритні розміри на 3000мм | мм | 5200X1450X1770 | 5200X1450X1770 |
| Довжина | GW NW | GW NW | |
| Габаритні розміри на 1500мм | кг | 4700 4600 | 4700 4600 |
| Габаритні розміри 2000мм | кг | 5200 5100 | 5200 5100 |
| Габаритні розміри на 3000мм | кг | 5900 5800 | 5900 6800 |
Додатки
Загальна обробка: Вали, фланці, втулки та різьбові компоненти.
Автомобільна техніка та ремонт: Деталі двигуна, компоненти трансмісії та індивідуальний ремонт.
Інструменти та прототипування: пристосування, пристосування та дрібно{0}}серійне виробництво.
Чому варто вибрати серію CW?
Довговічність: Загартовані компоненти та -сумісна з ISO конструкція забезпечують десятиліття надійної служби.
Точність: передове шліфування зубчастих коліс і розробка шпинделя забезпечують незмінні результати.
Гнучкість: Метрична/британська конфігурації, кілька варіантів шпинделя та можливість адаптації сідла.
Безпека перш за все: Повна відповідність світовим стандартам безпеки.
