Токарний верстат з ЧПУ Ck6150

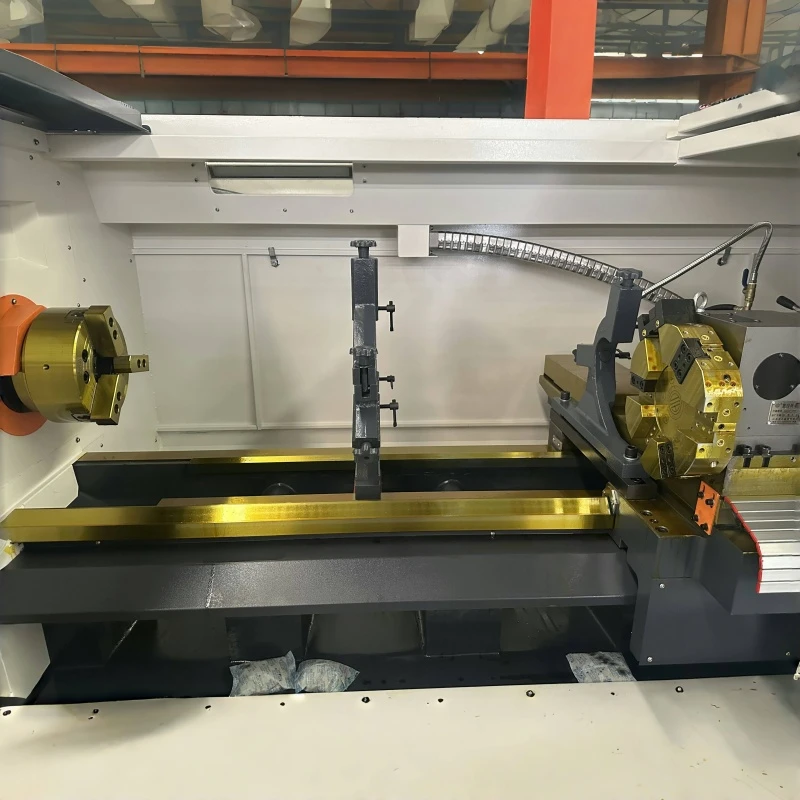

Токарний верстат з ЧПУ CK6150 Вбудований арковий і мостовий корпус, цільна{1}}формована конструкція є стабільною та жорсткою, стандартно оснащений ручним хвостовим патроном і ручним патроном 250, також може бути оснащений 10-дюймовим порожнистим гідравлічним патроном і гідравлічним хвостовим патроном, оснащений 4-позиційним тримачем електроінструмента з турбінною черв’ячною передачею, швидким обертанням, високою точність і тривалий термін служби, також може бути оснащений 6- або 8-місцевим тримачем для електроінструменту, стандартно оснащений системою GSK980TC3, стабільна та надійна робота, мотор шпинделя потужністю 7,5 кВт працює плавно та з високою точністю, висока вантажопідйомність, міцний та довговічний. Двигун шпинделя потужністю 7,5 кВт працює плавно та з високою точністю, максимальна швидкість обертання шпинделя становить 1800 об/хв, має високу навантажувальну здатність і довговічність, це перший вибір для обробки.









Багато механічного обладнання може страждати від різних проблем через високі температури, що може вплинути на умови експлуатації. Температура тісно пов’язана з робочими умовами токарного верстата з ЧПК із жорсткою-рейкою. Зокрема, наступне: з одного боку, ненормальне пошкодження механічних компонентів, закупорка труби та інші поширені форми несправності призведуть до підвищення температури відповідних компонентів. Отже, перелив є характерним параметром, що характеризує механічне руйнування. З іншого боку, функція механічних частин тісно пов’язана з температурою. Надмірна температура призведе до погіршення функціональності деталей і навіть до їх вигорання. Тому температура також є важливим фактором, що спричиняє поломку токарного верстата з похилою станиною з ЧПУ.



Температура навколишнього середовища токарного верстата з ЧПУ з твердою рейкою повинна бути нижче 30 градусів, а відносна температура повинна бути нижче 80%. Взагалі кажучи, всередині електронного блоку керування ЧПК є витяжний вентилятор або вентилятор охолодження, щоб гарантувати, що робоча температура електронних компонентів, особливо центрального процесора, стабільна або різниця температур дуже мала. Надмірна температура та вологість можуть скоротити термін служби компонентів системи керування та збільшити кількість проблем. З підвищенням температури та вологості більше пилу може прилипати до інтегральних плат і викликати коротке замикання. Вимоги до електроживлення є універсальними, а установки токарних верстатів з ЧПУ в механічних цехах не тільки мають значні коливання температури навколишнього середовища та погані умови використання, але також мають широкий вибір електромеханічного обладнання, що призводить до високої вібрації в електромережі. Тому пристрій токарного верстата з ЧПУ має строгий контроль над напругою живлення. Коливання напруги джерела живлення повинні бути в межах допустимого діапазону і відносно стабільними, інакше це вплине на нормальну роботу системи ЧПК.



Як дуже активний і інтелектуальний верстат, токарний верстат із ЧПК із жорсткою-гусеничною лінією слід тримати подалі від робочого середовища з високою вібрацією та механічного обладнання, яке впливає на його вібрацію. Якщо необхідно, на робочому місці слід вжити антивібраційних заходів, щоб створити гарне робоче місце для застосування похилого токарного верстата з ЧПУ. Тримайте подалі від обладнання з високою вібрацією (наприклад, штампові преси, ковальське обладнання тощо). Високоточні токарні верстати також слід вибирати з використанням анти-вібраційних заходів (таких як анти-вібраційні канавки тощо). Інакше це безпосередньо вплине на точність обробки та стабільність токарного верстата, призведе до поганого контакту та поломки електронних компонентів, а також вплине на надійність похилої станини з ЧПУ.



Суворі та досконалі робочі процедури є одним із важливих заходів для забезпечення безпечної роботи токарних-верстатів з ЧПК із жорсткою гусеничною лінією. Оператор повинен працювати в суворій відповідності до робочих процедур. У разі несправності верстата оператор повинен залишитися на місці події та правдиво пояснити обслуговуючому персоналу ситуацію до та після несправності, щоб проаналізувати та діагностувати причину несправності, вчасно усунути несправність та скоротити час простою.





Ємність

Максимальний діаметр повороту заготовки	500 мм
Макс. діаметр обточування	500 мм
Макс. довжина повороту	850-1350-1850мм
Розмір патрона	250 мм



Переміщення по осі

Хід осі X	280 мм
Хід осі Z	1000-1500-2000мм
Швидка подача (X)	6000 мм/хв
Швидка подача (Z)	8000 мм/хв



шпиндель

Швидкість шпинделя	1800р/хв	800р/хв
Діапазон обертів шпинделя	Безступінчатий
Веретеноподібний ніс	A2-8	відкриття A2-11
Місткість бару	82 мм	відкриття 130 мм
Отвір через витяжну трубку	65 мм	відкриття



Турель

Тип вежі	Тримач для електроінструменту
Кількість інструментальних станцій	4 станція
Розмір інструменту (квадратний хвостовик)	25 мм



Точність верстата

Точність положення	вісь X-	0,01 мм
	вісь Z-	0,015 мм/0,02 мм/0,025 мм
Повторюваність	вісь X-	0,009 мм
	вісь Z-	0,01 мм/0,012 мм/0,015 мм/



Конструкція ліжка та передача

Тип напрямної	Важка траса
Ширина рейки по осі Х	210 мм
Ширина рейки по осі Z	400 мм
Кульковий гвинт осі Х	2506
Кульковий гвинт осі Z	4008-5010-5010



Запас хвоста

Запас хвоста	Ручна задня бабка
Діаметр гільзи	75 мм
Рукав подорожній	150 мм
Конус рукава	MT5#
Форма руху хвостового сидіння	посібник



блок ЧПУ

блок ЧПУ	GSK980TC3
Крутний момент двигуна осі X	5 нм/7,5 нм
Крутний момент двигуна осі Z	7,5 нм/10 нм/15 нм
потужність двигуна шпинделя	7,5 кВт



інше

Мастильний насос	2ZK(2L)
Насос охолодження	150W/250W
Напруга машини	380В/50Гц
Блок живлення	11 кВА/12 кВА/15 кВА
Габаритні розміри машини	2650/3250/3750*1700*1820мм
Вага машини	2700/3100/3500кг



блок ЧПУ	GSK
Кульковий гвинт	QS/QJ
Підшипник стрижня	xinha
Ручний патрон	HQ
Тримач електроножа	wengcang
Шпиндель	PLT
Мастильний насос	HEJIN
насос охолодження	OURUIS
Апарати низької напруги	ЧИНТ





Система ЧПК

FANUC

SIEMENS 808D

SYNTEC

HNC

КНД

Тримач електроножа 6/8

Гідравлічний патрон

Автоматичні двері

Запобіжник для автодверей

Масло-водовіддільник

Обдувний пристрій

Водяний пістолет
